Комплексное руководство по микроконтроллеру ATMEGA328-PU
2024-08-02 6397

Каталог

Что такое микроконтроллер Atmega328-Pu?

А является микроконтроллером CMOS с низким энергопотреблением, который использует возможности 8-битной конструкции и работает на передовой архитектуре AVR Enhanced RISC.Ядро AVR соединяет богатый набор ввода с 32 деактиваторами и 3 регистрами, непосредственно подключенными к арифметической логической единице (ALU), что позволяет получить доступ к двум независимым регистрам в одной инструкции в одном тактовом цикле.Эта результирующая архитектура превосходит эффективность кода, обеспечивая до 10 раз выше пропускной способности, чем обычные микроконтроллеры CISC.Эта исключительная емкость дает возможность разработчикам систем тонко калибровать тонкое равновесие между энергопотреблением и скоростью обработки, предоставляя им свободу оптимизировать их конструкции.

ATMEGA328-PU работает с максимальным напряжением питания 5,5 вольт, оснащена памятью программы 32 килобит и работает со скоростью 20 мегагерц.Кроме того, он может похвастаться множеством периферических интерфейсов, таких как UART, SPI, I2C и ADC, среди прочих.

Замена и эквивалентная

• ATMEGA328-AU

• ATMEGA328-MMHR

• ATMEGA328-MUR

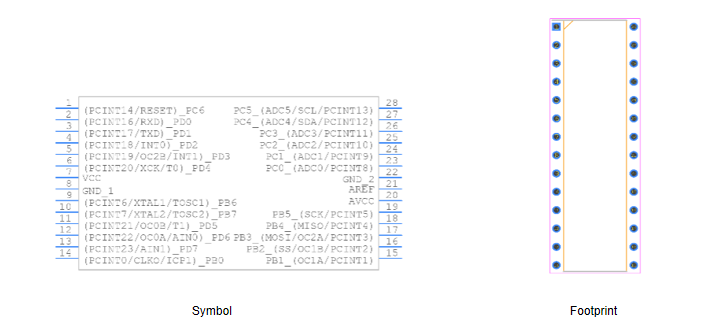

Символ и след Atmega328-Pu

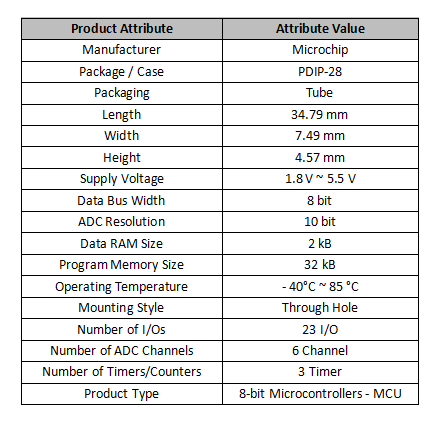

Технические параметры ATMEGA328-PU

Особенности Atmega328-Pu

• Память SRAM: микроконтроллер ATMEGA328-PU может похвастаться 2K байтами интегрированной памяти SRAM, служащей хранилищем для основных данных или временного кэширования задач во время выполнения.

• Аппаратный множитель: только с двумя тактовыми циклами этот аппаратный множитель превосходит при управлении сложными вычислениями.

• Рабочие регистры: он может похвастаться 32 8-битными рабочими регистрами общего назначения, которые функционируют в полностью статическом рабочем режиме, обеспечивая улучшенную скорость микроконтроллера и снижение энергопотребления.

• Память EEPROM: чип оснащен 1024-байтовым EEPROM с продолжительностью 100 000 циклов стирания и записи.Кроме того, он включает в себя необязательную область загрузочного кода с независимыми битами блокировки, позволяя пользователям шифровать свои программы, настраивая эти биты блокировки.

• Флэш -память: с 32 килобитами программируемой флэш -памяти, она позволяет пользователям легко хранить и редактировать коды программ.Дополнительный раздел загрузочного кода с отдельными блокирующими битами предлагает повышенную гибкость и удобство системы.Пользователи могут использовать программу загрузки встроенной загрузки для выполнения программирования внутри системы, позволяя универсальному управлению всей системой.

• Нелетущая программа и память данных: эта память имеет возможность надежно сохранять пользовательские программы и данные, гарантируя, что информация остается нетронутой даже во время отключений электроэнергии или непредвиденных обстоятельств.

• Эффективная частота работы: при работе при 20 МГц ее производительность достигает 20 минут.

• Мощный набор инструкций: микроконтроллер Atmega328-Pu может похвастаться 131 универсальными и надежными инструкциями, что делает его очень опытным для управления широким спектром задач.Скорость выполнения его инструкций исключительно быстрая, причем большинство операций выполняются в одном тактовом цикле, что значительно увеличивает обработку данных и скорость работы.

• Обильная периферия: ATMEGA328-PU предлагает ряд таймеров/счетчиков, в том числе два 8-битных таймеры/счетчики, оснащенные независимыми функциями прекалера и компараторов, а также 16-битный таймер/счетчик с предварительным прекалером, функцией сравнения иФункция захвата.Кроме того, он включает в себя счетчик в реальном времени с независимым генератором.Кроме того, этот микроконтроллер поддерживает QTouch и Qmatrix для емкостной сенсорной кнопки, слайдера и приобретения колеса, что позволяет контролировать до 64 чувствительных каналов.

Приложения Atmega328-Pu

• Умное оборудование: используется для интеллектуальных аппаратных устройств, таких как умные браслеты, интеллектуальные часы, интеллектуальные динамики и т. Д.

• Устройства IoT: используются в различных устройствах IoT, таких как интеллектуальное освещение, интеллектуальные термометры и интеллектуальные дверные замки.

• Аудио и видеооборудование: используется для управления и обработки данных аудио и видео оборудования, такого как камеры и интеллектуальные динамики.

• Интерфейс датчика: используется в различных датчиках, таких как датчик света, датчик влажности и датчик температуры для мониторинга параметров окружающей среды.

• Плата управления игрой: используется для разработки плат управления игрой, таких как электронные домашние животные и умные игрушки.

• Робототехника: используется для управления движениями роботов и сбора данных датчиков, таких как роботы службы и образовательные роботы.

• Встроенные системы: используются в различных высоко интегрированных встроенных системах, которые требуют контроллеров, таких как медицинское оборудование, системы управления промышленностью и оборудование для интеллектуального дома.

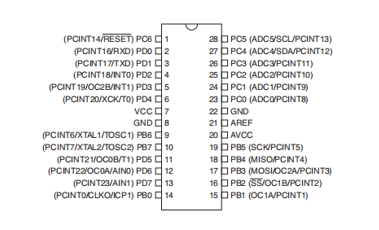

Конфигурация PIN и описание Atmega328-Pu

VCC: цифровое напряжение питания

GND: земля

Порт B (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2: 8-битный двунаправленный порт ввода-вывода с внутренним подтягивающим резисторами, причем настраиваемое выбор каждого бита.Выходные буферы порта B демонстрируют симметричные характеристики привода, предлагая как существенные возможности для раковины, так и источника.В их входном режиме штифты порта B, когда внешне вытянуты в низкое состояние, будут снабжать ток при включении подтягивающих резисторов.Кроме того, порт B-контакт переходит в режим Tristate с высоким импедансом, когда запускается условие сброса, независимо от статуса часов.Роль PB6 может варьироваться в зависимости от настройки предохранителя часов, служа либо в качестве входа в усилитель инвертирующего осциллятора, либо в качестве входного ввода во внутреннюю рабочую цепь.Точно так же при настройках предохранителей выбора часов PB7 может использоваться в качестве вывода инвертирующего усилителя осциллятора.Если внутренний калиброванный RC генератор используется в качестве источника часов чипа, PB7 ... 6 используется в качестве TOSC2 ... 1 вход для асинхронного таймера/counter2, если установлен бит AS2 в ASSR.

Порт C (PC5: 0): функционирует как универсальный 7-битный двунаправленный порт ввода-вывода, оснащенный внутренним подтягивающим резисторами для каждого отдельного бита.Выходные буферы PC5 ... 0 демонстрируют сбалансированные возможности вождения, предлагая как надежные и поисковые возможности.Когда контакты порта C устанавливаются в виде входов и извне потянуты, они обеспечат источник тока при включении подтягивающих резисторов.Кроме того, в случае активного условия сброса, контакты порта C устанавливаются в тристанный режим, независимо от статуса работы часов.

PC6/RESET: когда устанавливается предохранитель RSTDISBL, PC6 функционирует в виде вывода ввода -вывода, и важно знать, что электрические свойства PC6 варьируются от других контактов в порту C. Наоборот, если предохранитель RSTDISBL не программируется, PC6 служит входом сброса.Когда на этом выводе поддерживается низкий уровень в течение длительности, превышающей минимальную длину импульса, будет генерируется сигнал сброса, независимо от статуса часов.

Порт D (PD7: 0): это 8-битный универсальный порт ввода-вывода с внутренними подтягивающими резисторами, который может быть независимо выбран для каждого бита.Выходные буферы порта D имеют сбалансированные атрибуты привода, способные как на высокие раковины, так и исходные работы.При функционировании входных контактов Port D Pins будет снабжать ток при извне вытянуты на низком уровне, пока включены резисторы подтягивания.В случае условия сброса, даже если часы неактивны, контакты порта D входят в режим Tristate.

AVCC: служит в качестве штифта подачи напряжения для конвертера A/D, охватывающего PC3: 0 и ADC7: 6.Он должен быть связан извне с VCC, независимо от использования ADC.Если ADC используется, он должен быть подключен к VCC через фильтр низкого уровня.Важно признать, что PC6 ... 4 Используйте напряжение цифрового питания, VCC.

AREF: аналоговый контрольный штифт для конвертера A/D.

ADC7: 6 (только пакет TQFP и VQFN)

В конфигурациях пакета TQFP и VQFN функция ADC7: 6 как аналоговые входы для конвертера A/D.Эти контакты черпают мощность из аналогового питания и функционируют как 10-битные каналы ADC.

Как оптимизировать производительность atmega328-pu?

Периферическая оптимизация

Мы можем размышлять о тонкой настройке периферийных устройств, чтобы повысить производительность ATMEGA328-PU.Это может включать деактивирование лишних периферийных устройств или оптимизацию их эксплуатационных режимов и скоростей передачи данных посредством программирования, в зависимости от конкретных требований.

Оптимизация частоты и напряжения

Значительная экономия энергии может быть достигнута путем снижения потребления энергии чипа за счет разумного снижения его рабочей частоты и напряжения.Например, минимизация рабочей частоты до самого низкого необходимого уровня может смягчить переключение транзистора и потери зарядки/сброса конденсаторов, что приводит к снижению энергопотребления.

Оптимизация мощности

В практических приложениях мы можем использовать различные методы для оптимизации источника питания.Например, мы можем сэкономить энергию, отключив ненужные устройства или программу для оптимизации режимов управления питанием и времени пробуждения.Эти меры могут значительно помочь продлить срок службы батареи устройства, а также повысить скорость отклика устройства и эффективность работы.

Оптимизация оборудования

Например, используя память Swifter и снижение значений резистора и конденсаторов, она может повысить оптимизацию производительности платы.

Оптимизация кода

Например, сокращение количества петлей, избегая использования рекурсии, оптимизации алгоритмов и структур данных и т. Д. Кроме того, мы также можем рассмотреть возможность использования языка сборки или языка C ++ для повышения эффективности кода.

Часто задаваемые вопросы [FAQ]

1. Что такое Atmega328-Pu?

Atmega328-Pu-это микроконтроллер от Atmel (ныне Microchip Technology), который принадлежит семейству AVR.Он обычно используется в встроенных системах и является микроконтроллером в основе многих плат Arduino.

2. Какова тактовая частота Atmega328-Pu?

ATMEGA328-PU обычно работает на тактовой скорости 16 МГц.Однако его можно настроить на работу на разных тактовых частотах.

3. Каков диапазон рабочей температуры Atmega328-Pu?

Рабочая температура ATMEGA328 -PU колеблется от 40 ° C до 85 ° C.

4. Каково использование Atmega328-Pu?

Обычно используется во многих проектах и ​​автономных системах, где необходим простой, недорогой, недорогой микроконтроллер.Наиболее распространенной реализацией является популярная платформа разработки Arduino, а именно модели Arduino Uno, Arduino Pro Mini и Arduino Nano.
