Руководство по символам предохранителей и автоматических выключателей
2026-03-18 1564

Электрические схемы могут сбивать с толку, но понимание символов предохранителей и автоматических выключателей облегчает их чтение.В этой статье давайте обсудим руководство по обозначениям предохранителей и автоматических выключателей, их типы, использование и способы их чтения.

Каталог

Что такое символы электрозащиты?

Символы электрозащиты представляют собой стандартизированные чертежи, используемые в принципиальных схемах для обозначения защитных устройств.Они показывают, как компоненты соединяются и функционируют в системе.

Чтение символов схемы

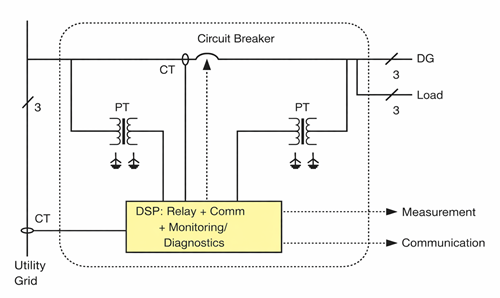

Рисунок 2. Схема автоматического выключателя с мониторингом и связью

Одного понимания символов недостаточно.Вам также необходимо знать, как читать их на полной принципиальной схеме.

Начните с определения источника питания и нагрузки.Затем следуйте по цепи и найдите защитные устройства, такие как предохранители и автоматические выключатели.Обычно они размещаются между источником и оборудованием, которое они защищают.

Обратите внимание на:

• Размещение символа перед нагрузкой

• Линии подключения, показывающие ток

• Ярлыки и рейтинги с подробной информацией об устройстве.

• Легенда или руководство по определениям символов.

Для сложных схем разбейте схему на более мелкие части, чтобы четко понять каждую часть.

Обозначения и типы предохранителей

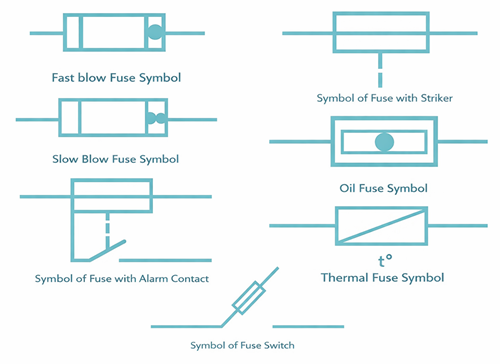

Рисунок 3. Общие символы предохранителей, используемые в электрических схемах

Основной предохранитель: Используется в бытовых и электронных устройствах;простой, недорогой, требует замены после эксплуатации

Тепловой предохранитель: Работает в зависимости от температуры;обычно встречается в обогревателях и бытовой технике

Быстродействующий предохранитель: Мгновенно реагирует на превышение тока;защищает чувствительные электронные компоненты

Медленный предохранитель: Допускает кратковременные скачки тока;подходит для двигателей и трансформаторов

Предохранитель с ударником: включает индикаторный штифт;помогает быстро определить перегоревший предохранитель

Предохранитель с сигнальным контактом: отправляет сигнал при выходе из строя предохранителя;используется в системах мониторинга

Тип предохранителя масла: Работает в масле для лучшего охлаждения;используется в распределительных системах большой мощности

Коммутационные устройства и предохранители

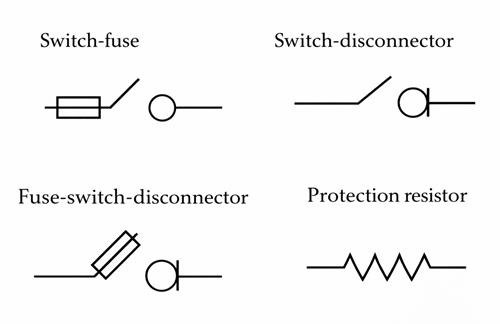

Рисунок 4. Символы коммутационных устройств и предохранителей

Предохранитель переключатель: Сочетает ручное управление с защитой предохранителем;используется в распределительных щитах

Изолирующий выключатель (разъединитель): Полностью размыкает цепь;обеспечивает безопасность при обслуживании

Предохранитель-разъединитель: Сочетает в себе предохранитель и выключатель;обеспечивает как контроль, так и защиту

Защитный резистор: Ограничивает ток вместо разрыва цепи;защищает чувствительные компоненты

Символы и типы автоматических выключателей

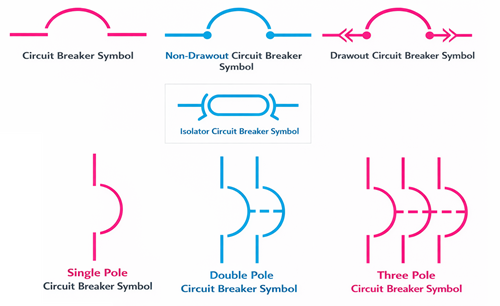

Рисунок 5. Общие символы и типы автоматических выключателей

Стандартный автоматический выключатель: Защищает от перегрузок и неисправностей;надежный, сбрасываемый и многоразовый

Невыдвижной автоматический выключатель: Исправлена установка;требует остановки для технического обслуживания

Выдвижной автоматический выключатель: Съемный без остановки;используется в критических системах

Однополюсный автоматический выключатель: Управляет одним проводником;распространен в бытовом использовании

Двухполюсный автоматический выключатель: управляет двумя проводниками;используется в системах более высокого напряжения

Трехполюсный автоматический выключатель: Используется в трехфазных системах;срабатывает все фазы одновременно

Изолирующий выключатель: Обеспечивает видимое отключение;обеспечивает безопасность при обслуживании

Тепловые и контрольные устройства

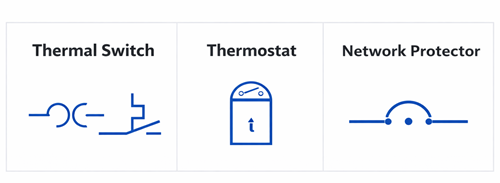

Рисунок 6. Символы устройств теплового контроля и мониторинга.

Термальный переключатель: Открывается при повышении температуры;закрывается при понижении температуры

Термостат: Поддерживает заданную температуру;управляет системами отопления и охлаждения

Сетевой защитник: Предотвращает обратный ток;защищает трансформаторы и электрические сети

Устройства защиты от перенапряжений и молний

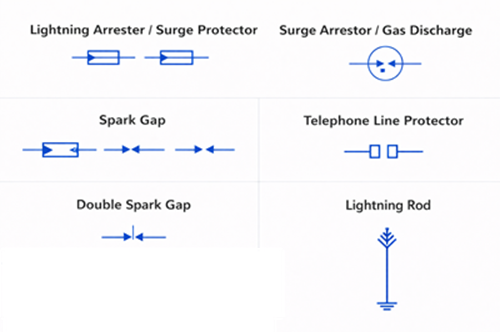

Рисунок 7. Символы устройств защиты от перенапряжений и молний

Грозозащитный разрядник (сетевой фильтр): Отводит высокое напряжение на землю;защищает оборудование от скачков напряжения

Искровой зазор : Создает искру при высоком напряжении;используется в системах переключения и зажигания

Двойной искровой промежуток: Обеспечивает дополнительную защиту;повышает надежность в условиях высокого напряжения

Газоразрядная трубка: Проводит при высоком напряжении;обычно используется в системах связи

Защита телефонной линии: Защищает линии связи от скачков и скачков напряжения.

Громоотвод: Направляет молнию безопасно на землю;защищает здания и сооружения

Специальное защитное устройство

Рисунок 8. Картриджный автоматический выключатель со сменным предохранителем

Картриджный автоматический выключатель

• Использует сменный картридж предохранителя.

• Простота обслуживания

• Сочетает в себе функции предохранителя и выключателя.

Заключение

Изучение символов предохранителей и автоматических выключателей поможет вам читать схемы и безопасно работать с электрическими системами.Попрактиковавшись, вы сможете легко понять схемы и избежать распространенных ошибок.
