Понимание MAX7219: Особенности, расписка и эксплуатационное руководство
2024-12-03 6703

MAX7219 - это интегрированная схема, которая служит для управления светодиодной матрицей 8x8.Этот чип работает на методе последовательного ввода и характеризуется его конфигурацией общего катода, что позволяет эффективно общаться с микропроцессорами или микроконтроллерами.

Каталог

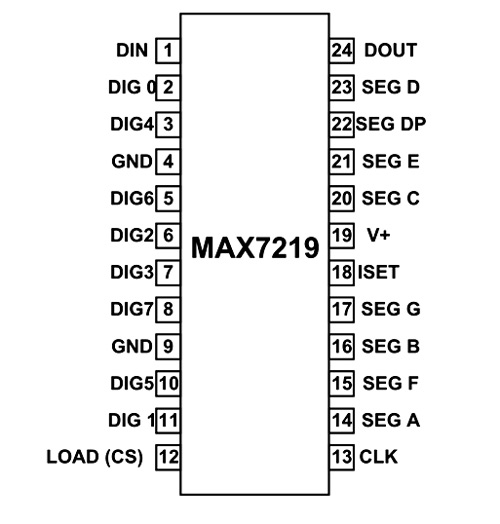

MAX7219 Детали PIN

А MAX7219 является интегрированной схемой с 24 контактами, доступными в различных конфигурациях упаковки в соответствии с различными приложениями.Ниже приведено подробное описание функции каждого вывода.

Характеристики и спецификации

- Работое напряжение простирается от +4,0 В до +5,5 В

- Оптимальная производительность, наблюдаемая при рабочем напряжении +5 В

- крышка напряжения питания при 6 В

- Каждый штифт сегмента безопасно обрабатывает максимальный ток 100 мА

- Цифровые заземления могут обрабатывать пиковый ток 500 мА

- Подчеркивает эффективность с минимальным использованием энергии

-Часы задержки с данными к сегменту в 2,2 миллисекундах

- функционирует плавно в рамках температуры от 0 ° C до +70 ° C

- Безопасно хранят между температурами от -65 ° C до +150 ° C

Подобные ICS

74HC595

Где использовать max7219 IC

IC MAX7219 находит свою утилиту в приложениях, которые включают преобразование последовательных данных в параллельные данные, что делает его ценным компонентом в различных электронных проектах.

Одним из его преимуществ заключается в его способности значительно минимизировать количество контактов ввода/вывода, необходимых от контроллера или процессора, тем самым упрощая конструкцию схемы и улучшая функциональность.

- Этот чип может эффективно управлять работой 64 светодиодов, используя только 3 контакта.

- Часто это предпочтительный выбор при взаимодействии с 7 -сегментными дисплеями, так как он способен с легкостью управлять до 8 цифр.

Кроме того, если существует необходимость для работы дополнительных сегментов дисплея, пользователи могут расширить функциональность, связывая несколько чипов в последовательной конфигурации, предлагая универсальность в схемах отображения.

Руководство по эксплуатации для MAX7219 IC

Управление IC MAX7219 сродни обработке реестра смены, с нюансами, которые отражают человеческое творчество и находчивость.

Начальная настройка

- Начните с установления соединений для булавок DIN, CS и CLK.Эти соединения являются ключевыми для функционирования чипа.

- Двигаясь вперед, выберите соответствующий резистор для штифта ISET.Поскольку нет универсального стандарта в настройках напряжения и тока для сегментных дисплеев, очень важно для умного ориентирования процесса выбора, используя предоставленную таблицу.

Методы передачи данных

Два различных метода позволяют отправлять данные с помощью чипа:

- Метод 1: Придерживайтесь инструкций таблицы данных, чтобы методично передавать бит данных по биту.

- Метод 2: Используйте ранее существовавшие библиотеки, предназначенные для этого чипа.Этот подход предлагает более интуитивно понятный опыт, что позволяет вам вводить необходимые данные без ограничений или осложнений.

Подробная процедура отправки данных

- Передайте данные в чип через штифт DIN, прогрессируя по одному биту за раз.Это включает в себя настройку часов чипа для каждого полученного бита.Чип покорно накапливает последовательные данные в своих регистрах, пока вся последовательность не будет завершена.

- После передачи данных активируйте контакт CS для перехода всех накопленных данных из регистров к выходу.

Окончательный процесс вывода

- После вывода чипом соответствующие светодиоды освещаются, визуализируя результаты таким образом, что вызывает как удовлетворение, так и понимание.

Сценарии приложения

MAX7219 является многофункциональным светодиодным контроллером, охваченным в различных областях из -за его исключительной способности эффективно управлять светодиодными единицами отображения.Его присутствие особенно отмечено в цифровых инструментах измерения, где он играет жизненно важную роль в четком и точном представлении численных данных.При интеграции с микроконтроллерами это гарантирует, что измерения не только точные, но и легко читаемые, что особенно ценится как в промышленных, так и в научных средах.

Общие операции смены

В сфере общих операций смены MAX7219 демонстрирует замечательную эффективность в управлении передачи данных.Это становится важным в сценариях, в которых задействованы огромные объемы перевода данных и изменения отображения, особенно в ситуациях, требующих обработки данных в реальном времени для успеха в оперативном.

- повышение надежности системы

- Включение более интуитивных интерфейсов

- Облегчение бесшовной оперативной эффективности

Цифровые инструменты измерения

Роль MAX7219 в цифровых инструментах измерения является значительной, поскольку она позволяет динамическую визуализацию измерений.Эта функциональность имеет решающее значение для инженеров и техников, которые зависят от точного представления данных для диагностики и устранения неполадок.

- Используется в мультиметрах и различных диагностических устройствах

- Интеграл для точной и надежной визуализации данных

- Поддерживает критические операции в технических условиях

Серверная технология

В рамках серверной технологии MAX7219 используется для управления индикаторами статуса и управления интерфейсами, что приводит к хорошо организованному потоку сложных данных.Он улучшает эстетику и функциональность отображений статуса сервера, позволяя ИТ -специалистам эффективно контролировать и решать проблемы.

- обеспечивает непрерывную производительность сервера

- повышает производительность команды

- Оптимизирует общие операции сервера

Единицы памяти

В домене единиц памяти MAX7219 разъясняет отображение сохраненных данных, способствуя более удобному взаимодействию с приложениями, которые требуют управления большими объемами данных.Он предлагает визуально доступный вывод статусов памяти, который способствует эффективному управлению данными и поиском.

- необходимо для операторов, сосредоточенных на оптимизированном доступе

- Поддерживает задачи манипуляции в рамках приложений с интенсивными данными

- способствует удобству использования и доступности

Сеть

В сетевых контекстах MAX7219 доказывает свою ценность, контролируя показатели производительности и диагностируя проблемы с подключением.Его роль в сетевом оборудовании отображает технических специалистов в быстром выявлении потенциальных проблем, что приводит к более быстрому разрешению и повышению целостности сети.

- играет активную роль в управлении сетью

- Поддерживает оптимальное соединение

- обеспечивает надежную производительность

Управление цифровой системой

В управлении цифровой системой MAX7219 служит важным посредником между сложными системами данных и их эксплуатационными интерфейсами.Облегчая плавные взаимодействия, это значительно обогащает изощренность и удобство использования цифровых элементов управления.

- Улучшает удовлетворенность пользователей и удобство использования

- способствует более высокой точности в автоматизированных системах

- Улучшает общую точность контроля и эксплуатации

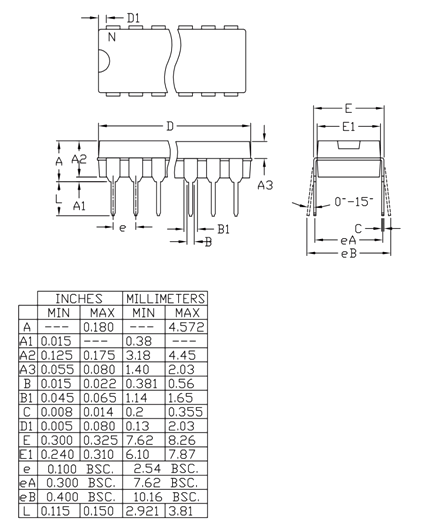

2D -модель и размеры
