Или Gate (XOR): строительство, использование, преимущества и сравнение XNOR
2025-07-09 25972

Затвора XOR - это специальный логический штанги, который дает 1 только тогда, когда входные данные разные.Xor Gate используется во многих цифровых устройствах для добавления чисел, проверки данных и обеспечения безопасности информации.В этой статье объясняется, как работают Xor Gates, как они создаются и где они используются.

Каталог

Рисунок 1. Эксклюзивный или ворота

Что такое врата Xor?

Xor Gate, или Exclusive или Gate, является специальной частью цифровой логики.В отличие от основных ворот, таких как и, или, а не, затвор XOR дает высокий выход (1) только тогда, когда нечетное количество его входов высокое.Для двух входного xor Gate это означает, что выход высокий, когда только один вход высокий.

На схемах диаграммы xor Gate имеет уникальный символ.Это похоже на или ворота, но с дополнительной изогнутой линией спереди и другой изогнутой линией сзади.Это облегчает определение разницы между XOR и / или воротами.

Рисунок 2. Символ xor gate

Действие xor Gate показано логическим выражением A ⊕ B, где A и B являются входными данными.Выход составляет 1 только тогда, когда A или B равен 1, но не оба.Это правило делает xor Gate «эксклюзивным».

Истина таблица Xor Gate?

Таблица истины помогает показать, как работает xor gate.В нем перечислены все возможные комбинации ввода и их соответствующий вывод.Это позволяет легко понять логику ворот.

В затворе XOR выход высокий (1) только тогда, когда точно один вход высокий.Если оба входа низкие (0, 0) или оба высоки (1, 1), выход остается низким (0).Это показывает исключительное поведение ворот одного или другого, но не оба.

Вход а	Вход б	Вывод (a ⊕ b)
0	0	0
0	1	1
1	0	1
1	1	0

Как работает xor gate

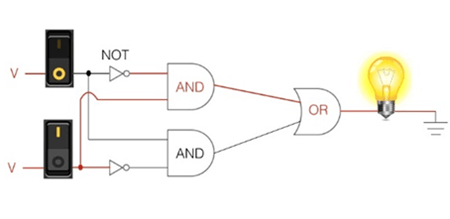

Рисунок 3. Конструкция затвора XOR

Затвора Xor (эксклюзив или ворот) может быть построена с использованием основных логических ворот: и, или, а не.Это дает высокий выход (1) только тогда, когда входные данные разные.Этот дизайн помогает понять, как работают цифровые цепи и как логика используется в реальных приложениях.

Конструкция начинается с двух входных переключателей, каждый из которых представляет двоичное значение, либо 0 (выключение), либо 1 (включено).Эти переключатели управляют потоком сигналов через цепь.

Чтобы заставить логику XOR работать:

• Первый вход проходит через не затвор, который переворачивает сигнал.Если ввод равен 1, он становится 0;Если это 0, это становится 1.

• Этот перевернутый сигнал переходит в и ворота вместе со вторым входом.

• В то же время второй вход также перевернут с использованием другого затвора, а не ворота и объединяется во втором и затворе с первым входом.

• Выходы от обоих и ворот подключены к или затвору, который дает высокий выход, если какой -либо из ворот включен.

Эта настройка проверяет, отличаются ли входы.Если это так, ворота отправляет высокий сигнал (1);Если входные данные одинаковы, выходной сигнал низкий (0).

Чтобы показать результат, выход может быть подключен к лампочке или светодиоду.Лампочка загорается, когда условие XOR верно, то есть входы разные.Это обеспечивает четкий и простой способ увидеть, как работает xor Gate.

Приложения затвора XOR

Арифметические схемы (Дополтники) - Xor Gates помогают добавить числа в компьютеры.Они являются частью небольших цепей, называемых половинами, и полными добавками.Эти цепи добавляют два двоичных числа.Затвора XOR помогает найти правильную сумму, давая 1, когда входные данные различны, а 0 - когда они одинаковы.

Логические компараторы - Xor Gates могут сравнить два значения.Если оба значения одинаковы, выход равен 0. Если они отличаются, выход: 1. Это полезно при проверке, соответствуют ли две вещи, например, при сравнении данных в памяти или вводе.

Процедуры и генераторы паритета - В передаче данных xor Gates помогает проверить, были ли отправлены данные правильно.Они делают это, добавив особый бит, называемый паритетом.Этот бит помогает определить, является ли количество 1 с или нечетно.Если что -то пойдет не так во время передачи, ворота XOR могут помочь найти ошибку.

Цифровая обработка сигнала - Xor Gates могут изменить или переворачивать части цифрового сигнала.Это помогает в системах, которые работают со звуком, изображениями или видео.Например, их можно использовать для регулировки или включения его частей включения или выключения.

Системы управления и переключатели переключения - Xor Gates хороши для переключения между двумя состояниями, такими как включение и выключение.Когда один вход изменяется, выход также меняется.Это отлично подходит для изготовления кнопок или переключателей, которые включают и выключаются каждый раз, когда вы нажимаете на них.

Шифрование и криптография - Xor Gates скрыть данные.Сообщение может быть объединено с секретным кодом с использованием XOR, который меняет сообщение, чтобы другие не могли его прочитать.Чтобы вернуть исходное сообщение, тот же секретный код снова используется.Это помогает обеспечить безопасность данных.

Системы тревоги и безопасности - Xor Gates может включить тревогу, когда что -то не так.Например, если дверь должна быть закрыта (0), но она открыта (1), ворота XOR увидит разницу и даст сигнал для звука тревоги.

Xor Gates преимущества и недостатки

Преимущества Xor Gates:

• Обнаружение различий - Крор Гейтс отлично подходит для проверки, если два входа отличаются, что полезно во многих цифровых целях.

• Используется в дополнение - они являются основными в бинарных добавках, таких как половины, и полные добавки, помогающие вычислять сумму битов.

• Хорошо для проверки ошибок - xor Gates помогают в проверке паритета, которая используется для обнаружения ошибок в данных во время передачи.

• Простое шифрование - xor Logic используется в базовом шифровании, что позволяет легко скрывать и восстанавливать данные, используя секретный код.

• Низкая мощность и быстрое - ворота Xor, как правило, просты, быстрые и не используют много мощности в цепях.

Недостатки Xor Gates:

- ограничен сам по себе.Одно только врата XOR не могут выполнять сложные операции.XOR обычно должен быть объединен с другими воротами.

- не универсальный.XOR не является универсальным воротом, что означает, что он не может использоваться сам по себе для создания всех типов логических цепей (в отличие от NAND или NO).

- труднее построить с помощью транзисторов.Создание Xor Gates с основными частями, такими как транзисторы, сложнее, чем строительство, или или нет ворот.

- нужны дополнительные ворота для некоторых задач.При использовании в цепях, таких как добавки, ворота Xor должны быть соединены с воротами, чтобы завершить логику.

XOR GATES TIPES

Ксарские ворота дают результат 1, когда входные данные разные.Существуют разные виды, основываясь на том, сколько входов вовлечено и что затворы делают в схеме.Ниже приведены простые объяснения каждого типа.

Рисунок 4. Символ-диаграмма 2-в-входного XOR

2 входных XOR GATE - Этот тип имеет два входа и дает только 1 только тогда, когда один вход равен 0, а другой- 1. Если оба входа одинаковы (0 и 0 или 1 и 1 и 1), результат- 0. Этот затвор помогает в добавлении двоичных чисел в схемах полуотдачи.Он также проверяет, правильны ли данные, рассматривая, является ли количество 1s нечетным или равномерно.По сравнению с целями, это помогает определить, являются ли два значения одинаковыми или разными.

Много входные XOR GATE - Этот ворот имеет более двух входов.Выход составляет 1, когда число 1S нечетное.Если число 1s равно, выход равен 0. Этот тип обрабатывает несколько бит данных одновременно.Он проверяет ошибки в системах, где точность имеет значение и помогает в расширенных математических операциях в цифровых цепях.

Рисунок 5. Каскадированная цепь затвора XOR

Каскадный Xor Gates - Эта настройка соединяет несколько 2-в-входных Xor Gates вместе.Делая это, схема может работать с большим количеством входов или более сложных задач.Каскадированные ворота играют роль в цифровой обработке сигналов, такую ​​как изменение сигналов или их сочетание особыми способами.Они также необходимы в системах шифрования, где несколько шагов помогают защитить данные от прочитания другими.

CMOS XOR GATE - Эти ворота построены с использованием технологии CMOS, которая экономит энергию и хорошо работает в небольших электронных системах.Эти ворота встречаются в устройствах с батарейным питанием, таких как телефоны и портативные инструменты.Они выполняют ту же логику XOR, но лучше для конструкций с низким энергопотреблением, которые требуют длительного срока службы батареи и стабильной работы.

Сравнение Xor vs xnor

Вот простое сравнение между Xor и Xnor Gates, написанным на простом для понимании языка.Это включает в себя их различия в логике, функции и символе.

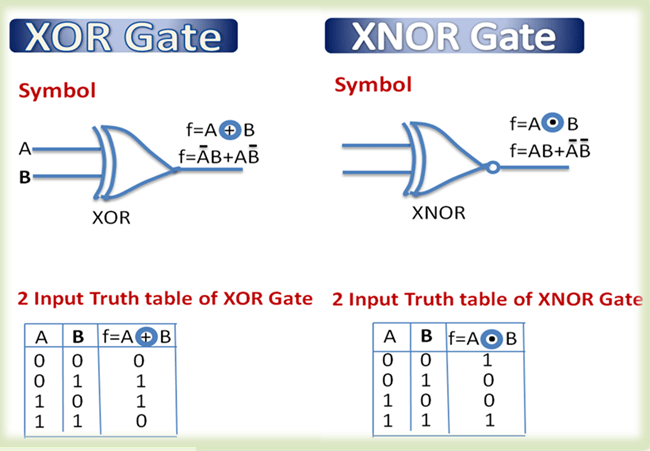

Рисунок 6. XOR против XNOR

Особенность	Xor Gate (Exclusive OR)	Xnor gate (эксклюзивная но и)
Логическое правило	Вывод 1 Если входные данные разные	Вывод 1 Если входные данные одинаковы
Логический Выражение	A ⊕ b = a’b + Ab ’	A ⊙ b = ab + A'b (или — (a ⊕ b))
Тип ворот	Базовый логические ворота (не-универсальный)	Полученный логический ворота (перевернутый XOR)
Правда Стол	0 ⊕ 0 = 00 ⊕ 1 = 11 ⊕ 0 = 11 ⊕ 1 = 0	0 ⊙ 0 = 10 ⊙ 1 = 01 ⊙ 0 = 01 ⊙ 1 = 1
Основной Цель	Проверяет на разница	Проверяет на равенство
Общий Приложения	Докладчики, компараторы, шифрование, переключатели, шашки по паритету	Равенство Детекторы, Проверки ошибок, компараторы памяти
Символ	Или ворота форма с дополнительной изогнутой линией	XOR символ с небольшим кругом (инвертором) на выходной стороне
Выход Когда входные данные равны	0	1
Выход Когда входные данные отличаются	1	0
Число Входные данные	Обычно 2 (может быть расширен до большего)	Обычно 2 (также может быть расширен)
Обратимо Логика	Да - Выход может использоваться в простом шифровании/дешифровании	Нет - нет используется для обратимых логических операций
Выход Поведение	Выход переключается при изменении одного входа	Выход остается прежним, когда меняется только один вход
Использование мощности в CMOS	Низкий (Зависит от реализации)	Немного выше из -за дополнительной инверсии
Аппаратное обеспечение Сложность	Требует Больше ворот, когда он построен из NAND/NO	Немного более сложный (xor + нет)

Заключение

Xor Gates полезны во многих цифровых задачах.Они проверяют, различаются ли входные данные и используются в математике, проверке данных и безопасности.Несмотря на то, что они не могут сделать все в одиночку, они применимы, когда добавляются в другие логические цепи.
