Что такое ультразвуковой расходомер и как он работает
2026-01-06 1468

Ультразвуковые расходомеры предназначены для измерения скорости движения жидкостей или газов по трубе.В ультразвуковых расходомерах вместо движущихся частей используются звуковые волны, что делает их надежными и простыми в обслуживании.В этой статье рассказывается, как работают ультразвуковые расходомеры, их виды, как их выбирать и устанавливать, а также где они применяются.

Каталог

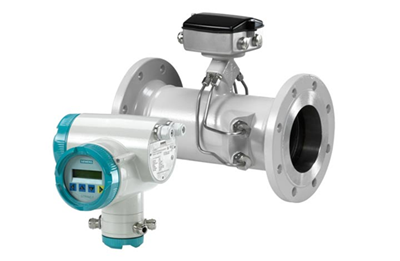

Рисунок 1. Ультразвуковой расходомер

Что такое ультразвуковой расходомер?

Ан Ультразвуковой расходомер Это устройство, измеряющее скорость потока жидкостей или газов с помощью высокочастотные звуковые волны.Ультразвуковой расходомер работает без движущихся частей, что помогает снизить износ и необходимость технического обслуживания.Измеритель посылает звуковые волны через жидкость и измеряет изменения в их время или частота в пути вызванное течением.Эти изменения используются для расчета скорости потока.

Существует два основных типа: транзитное время, используемый для чистых жидкостей и газов, и Допплер, используется для грязных или газированных жидкостей.Ультразвуковые расходомеры широко применяются в системах водоснабжения, отопления, вентиляции и кондиционирования, нефти и газа, а также в промышленности.

Как работают ультразвуковые расходомеры

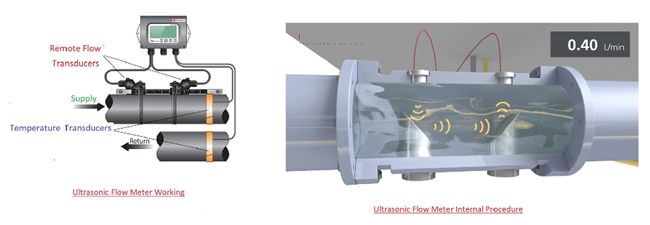

Рисунок 2. Принцип работы ультразвукового расходомера

Ультразвуковые расходомеры измерить расход с помощью высокочастотные звуковые волны передается через жидкость внутри трубы.Датчики передают ультразвуковые сигналы и принимают их на другой стороне, не блокируя и не касаясь жидкости.

Когда жидкость течет, это меняет способ распространения звуковых волн. Транзитные расходомеры Измерьте разницу во времени, за которое звук движется по потоку и против него, что лучше всего подходит для чистые жидкости и газы. Доплеровские расходомеры измерять изменения частоты звука, вызванные частицами или пузырьками в жидкости, что делает их пригодными для грязные или газированные жидкости.Ультразвуковые расходомеры не имеют движущихся частей. надежный, не требующий особого обслуживания и ненавязчивый.

Типы ультразвуковых расходомеров

Ультразвуковые расходомеры в основном классифицируются в зависимости от того, как они измеряют расход и как они устанавливаются.

Ультразвуковые расходомеры Transit-Time Измерьте разницу во времени, за которое звуковые волны распространяются по потоку и против него.Они лучше всего подходят для чистых жидкостей и газов, таких как питьевая вода и чистые технологические жидкости.

Доплеровские ультразвуковые расходомеры измеряйте расход, используя сдвиг частоты звуковых волн, отраженных от частиц или пузырьков воздуха в жидкости.Эти счетчики идеально подходят для грязных или газированных жидкостей, таких как сточные воды и шлам.

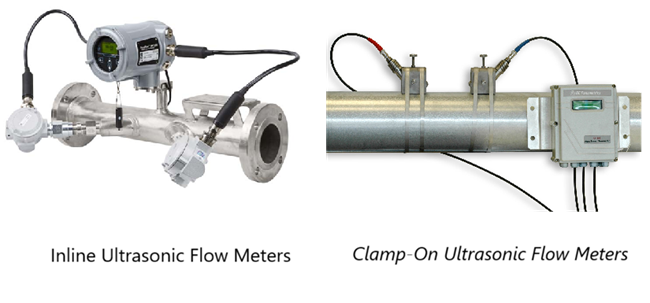

Рисунок 3. Типы ультразвуковых расходомеров

По способу установки ультразвуковые расходомеры также могут быть:

• Накладные ультразвуковые расходомеры, которые крепятся к внешней стороне трубы и позволяют проводить неинтрузивные измерения.

• Линейные ультразвуковые расходомеры, которые устанавливаются непосредственно в трубу для постоянного и высокоточного применения.

Выбор правильного ультразвукового расходомера

Выбор подходящего ультразвукового расходомера зависит от вашей жидкости, трубы и потребностей применения. первое дело чтобы Учитывайте тип жидкости.Если жидкость чистая (например, питьевая вода или чистые химикаты), разумным выбором будет ультразвуковой расходомер времени прохождения.Если жидкость содержит частицы, пузырьки или осадок, больше подойдет ультразвуковой доплеровский расходомер.

Далее, рассмотреть способ установки.Накладные расходомеры просты в установке, не требуют резки труб и хорошо подходят для временных или портативных измерений.Линейные ультразвуковые расходомеры устанавливаются непосредственно в трубу и лучше подходят для стационарных установок, требующих более высокой точности.

Вам также следует проверьте размер трубы, материал трубы, температура, давлениеи требуемая точность.Наконец, рассмотреть выходные сигналы, источник питания, и является ли потребности счетчика для подключения к системам управления, таким как ПЛК или SCADA.

Как правильно установить ультразвуковой расходомер

Правильная установка необходима для точных и надежных измерений расхода.Ниже приведены шаги, которые помогут вам правильно установить ультразвуковой расходомер и обеспечить его оптимальную производительность.

Шаг 1. Выберите место установки.

Выберите прямой участок трубы.Избегайте мест вблизи колен, клапанов, насосов или изгибов.Рекомендуется использовать прямую трубу длиной около 10 диаметров на входе и 5 диаметров на выходе.

Шаг 2. Определите тип установки

Определите, устанавливаете ли вы накладной или встроенный ультразвуковой расходомер.Накладные счетчики крепятся к внешней стороне трубы, а линейные счетчики устанавливаются непосредственно в трубу.

Шаг 3. Установите датчики или корпус счетчика

Для накладных расходомеров очистите поверхность трубы, нанесите соединительный гель и установите датчики в соответствии с рекомендованным расстоянием и выравниванием.Для линейных счетчиков установите счетчик в трубу и убедитесь, что стрелка направления потока соответствует фактическому расходу.

Шаг 4. Настройте параметры счетчика

Введите правильный материал трубы, размер трубы, тип жидкости и направление потока в расходомер.

Шаг 5. Проверка и проверка работы

Включите счетчик и при необходимости выполните проверку нуля или калибровку.Убедитесь, что показания расхода стабильны и приемлемы.

Применение ультразвуковых расходомеров

Очистка воды - Ультразвуковые расходомеры измеряют расход чистой воды в трубах и очистных сооружениях.

Системы сточных вод - Ультразвуковые расходомеры подходят для жидкостей с грязью, пузырьками воздуха или твердых частиц, таких как сточные воды и шлам.

Системы отопления, вентиляции и кондиционирования - Ультразвуковые расходомеры помогают контролировать расход горячей и холодной воды для повышения эффективности отопления и охлаждения.

Нефть и Газ - Ультразвуковые расходомеры измеряют расход в трубопроводах, не вызывая потери давления или повреждения труб.

Химические заводы - Ультразвуковые расходомеры измеряют агрессивные жидкости без прямого контакта с жидкостью.

Электростанции - Ультразвуковые расходомеры отслеживают охлаждающую воду и технологический поток при производстве электроэнергии.

Еда и напитки - Ультразвуковые расходомеры измеряют поток жидкости на производственных линиях, сохраняя при этом гигиену.

Промышленные процессы - Ультразвуковые расходомеры поддерживают мониторинг расхода на заводах, где необходимы надежные измерения с низкими эксплуатационными расходами.

Преимущества и недостатки ультразвуковых расходомеров

Преимущества ультразвуковых расходомеров

• Измеряет расход, не разрезая трубу и не касаясь жидкости.

• Уменьшает износ, техническое обслуживание и механические неисправности.

• Не блокирует поток внутри трубы.

• Накладные типы можно устанавливать без остановки системы.

• Подходит для малых и больших труб.

• Безопасно, поскольку датчик не контактирует с жидкостью.

Недостатки ультразвуковых расходомеров

- Плохое выравнивание или состояние трубопровода могут повлиять на показания.

- Для правильной работы типам допплера необходимы частицы или пузырьки.

- Некоторые трубы снижают качество сигнала.

- Могут быть дороже, чем базовые механические счетчики.

- Неточные измерения, если труба заполнена не полностью.

Заключение

Ультразвуковые расходомеры обеспечивают простой и неинтрузивный способ измерения расхода жидкости.Если правильный тип выбран и правильно установлен, ультразвуковые расходомеры могут давать точные и надежные результаты во многих приложениях, таких как системы водоснабжения, ОВКВ и промышленные процессы.
