Реле с фиксацией и без фиксации: что лучше?
2026-04-27 66

Реле являются важными компонентами, используемыми для безопасного и эффективного управления электрическими цепями.Они позволяют небольшому сигналу переключать более крупные устройства, такие как двигатели, светильники и бытовая техника.Во многих системах выбор правильного типа реле может повлиять на работу всей схемы.В этой статье объясняется разница между реле с фиксацией и без фиксации, как они работают и когда следует использовать каждое из них.В нем также описываются проводка, распространенные ошибки и советы по устранению неполадок, которые помогут вам правильно использовать реле в реальных приложениях.

Каталог

Рисунок 1. Реле с фиксацией и без фиксации

Что такое реле?

А реле это переключатель с электроприводом это позволяет небольшому электрическому сигналу безопасно управлять более крупной и мощной цепью.Он работает, посылая небольшой ток в катушку, которая создает магнитную силу, которая перемещает внутренние контакты, размыкая или замыкая другую цепь.Это позволяет простым устройствам, таким как микроконтроллер или переключатель, управлять устройствами большей мощности, такими как двигатели, светильники или приборы, без непосредственной обработки высокого напряжения.Одной из особенностей реле является электрическая изоляция, который отделяет сторону управления от стороны нагрузки и помогает защитить чувствительные детали от повреждений.Реле обычно имеют нормально разомкнутые (НО) или нормально закрытые (НЗ) контакты, которые определяют, включена или выключена цепь по умолчанию.

Чтобы понять, как реле работают в реальных приложениях, давайте рассмотрим два основных типа: реле с фиксацией и реле без фиксациии как каждый из них работает.

Что такое реле с блокировкой и как оно работает?

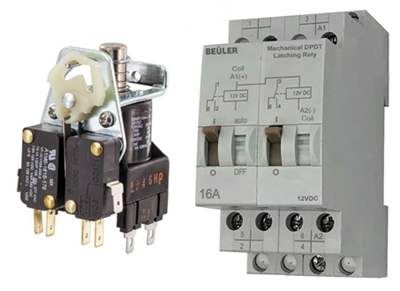

Рисунок 2. Примеры реле с блокировкой

А реле с фиксацией Это реле, которое остается включенным или выключенным даже после отключения питания.Это «помнит» его последнее состояние, поэтому вам не нужна непрерывная подача питания, чтобы удерживать его на месте.Вот почему его еще называют бистабильное реле.

Вот как это работает: вы посылаете короткий электрический импульс на катушку реле, и оно либо включается, либо выключается.Внутри механическая защелка или небольшой магнит удерживает контакты на месте.После переключения он остается там, даже когда отключается питание.Чтобы снова изменить состояние, вы просто посылаете еще один импульс.

Есть два распространенных типа.А однообмоточное реле с блокировкой использует одну катушку и меняет состояние в зависимости от направления тока.А реле с двойной катушкой с фиксацией использует две катушки, одна катушка используется для включения, а другая для выключения.Конструкции с двойной катушкой легче контролировать и более распространены в практических схемах.Обычно вы используете реле с фиксацией, когда хотите сэкономить энергию или сохранить настройку даже при отключении питания.

Тем не менее, здесь также есть несколько вещей, которые следует учитывать.Схема управления может быть немного сложнее, и вам необходимо убедиться, что для изменения ее состояния подается правильный сигнал.

Что такое реле без блокировки, как оно работает?

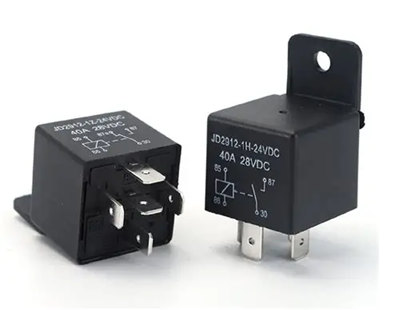

Рисунок 3. Автомобильное реле без блокировки.

А реле без фиксации это реле, которое остается включенным только во время подачи питания.После отключения питания он автоматически возвращается в исходное состояние.Он не сохраняет и не запоминает свою последнюю позицию.

Вот как это работает: когда вы подаете питание на катушку, она подтягивает внутренние контакты и меняет состояние цепи.Но в отличие от реле с блокировкой, здесь нет запирающего механизма внутри.Поэтому, когда питание прекращается, магнитная сила исчезает, и встроенная пружина возвращает контакты в исходное положение.

Вы заметите, что он всегда следует поведению по умолчанию.Нормально разомкнутое (НО) реле остается выключенным до тех пор, пока на него не подается питание, а нормально закрытое (НЗ) реле остается включенным до тех пор, пока вы его не активируете.

Обычно вы используете реле без фиксации, когда устройству необходимо работать только при наличии питания, например, в двигателях, вентиляторах или системах управления, которые должны немедленно останавливаться при отключении питания.Он прост в использовании, но ему требуется постоянное питание, если вы хотите, чтобы он оставался активным.

Реле с фиксацией и без фиксации: основные различия

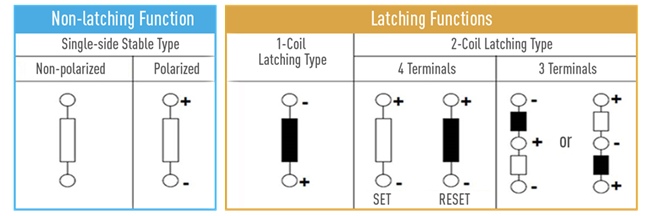

Рисунок 4. Функции реле с фиксацией и без фиксации

Теперь, когда вы увидели, как работают оба, вот простое сравнение между ними, чтобы вы могли быстрее сделать выбор.

Реле с фиксацией сохраняет свое последнее состояние даже при отключении питания, тогда как реле без фиксации остается активным только при подаче питания.Это единственное различие влияет на то, как они ведут себя, сколько энергии они используют и где вам следует их использовать.Вот наглядное сравнение:

Государственная память

- Реле с фиксацией запоминает свое последнее состояние ВКЛ или ВЫКЛ.
- Реле без фиксации всегда возвращается в состояние по умолчанию.

Требование к питанию

- Реле с блокировкой требуется питание только при переключении.
- Реле без фиксации требует постоянного питания, чтобы оставаться включенным.

Энергоэффективность

- Реле с блокировкой более энергоэффективны, особенно для аккумуляторных систем.
- Реле без фиксации со временем потребляют больше энергии.

Метод управления

- Реле с фиксацией требуют импульсных сигналов (иногда отдельное управление ВКЛ/ВЫКЛ).
- Реле без фиксации проще: для активации достаточно подать питание.

Неудачное поведение

- Реле с блокировкой остаются в своем последнем состоянии при отключении питания.
- Реле без фиксации сбрасываются при потере питания (безопаснее для некоторых систем).

Типичные применения

- Реле с блокировкой используются в интеллектуальных устройствах, схемах памяти и системах с низким энергопотреблением.
- Реле без фиксации используются в двигателях, приборах и системах, которые должны останавливаться при отключении питания.

Преимущества и недостатки реле с фиксацией и реле без фиксации

Реле с блокировкой

Преимущества:

• Использует очень низкую мощность, поскольку питание требуется только при переключении.

• Помнит свое последнее состояние даже при отключении питания

• Отлично подходит для аккумуляторных и энергосберегающих систем.

• Снижает потери тепла и электроэнергии с течением времени

Недостатки:

• Управление может быть немного более сложным (импульсное управление или управление с двумя катушками).

• Вам необходимо отслеживать его текущее состояние в вашей системе.

• Не идеально, если вы хотите, чтобы система автоматически перезагружалась после потери питания.

Реле без фиксации

Преимущества:

• Простота в использовании: просто подайте питание, чтобы активировать

• Предсказуемое поведение (всегда возвращается в состояние по умолчанию)

• Лучше подходит для отказоустойчивых систем, где выключенное состояние безопаснее.

• Легче проектировать и контролировать большинство схем.

Недостатки

• Требуется постоянное питание, чтобы оставаться включенным.

• Со временем потребляется больше энергии.

• Может выделять больше тепла при длительной работе.

Когда следует использовать реле с защелкой и без защелки?

Выбор между реле с фиксацией и без фиксации зависит от того, как вы хотите, чтобы ваша система вела себя во время и после подачи питания.

Вы должны использовать реле с блокировкой когда ты хочешь экономить энергию или сохранять последнее состояние даже после отключения питания.Это хороший выбор для устройств с батарейным питанием, переключателей «умного дома» и систем, которым необходимо запоминать, были ли они включены или выключены.Поскольку ему требуется питание только при переключении, это помогает со временем снизить потребление энергии.Это также полезно в ситуациях, когда вы хотите, чтобы устройство продолжало работать в своем последнем состоянии даже после сбоя питания.

С другой стороны, вам следует используйте реле без блокировки когда вы хотите, чтобы система работать только при наличии питания.Он используется в двигателях, вентиляторах, приборах и промышленных системах управления, где устройство должно немедленно останавливаться после отключения питания.Это делает его более безопасным вариантом для многих приложений, поскольку он автоматически возвращается в состояние по умолчанию.Им также легче управлять, поскольку для его активации нужно только подать питание.

Как выбрать между реле с фиксацией и без фиксации

Выбор правильного реле не составит труда, если вы сосредоточитесь на том, как должна вести себя ваша система.

Сначала подумай об энергопотреблении.Если ваш проект работает от батареи или вы хотите сэкономить энергию, реле с фиксацией является лучшим выбором, поскольку оно потребляет энергию только при переключении.Если энергопотребление это не проблема, реле без фиксации может работать нормально.

Следующий, рассмотрим, что должно произойти при отключении электроэнергии.Если вы хотите, чтобы устройство оставалось в своем последнем состоянии, используйте реле с фиксацией.Если вы хотите, чтобы система автоматически выключалась или перезагружалась в целях безопасности, более безопасным вариантом является реле без фиксации.

Вам также следует посмотреть сложность управления.Реле с фиксацией могут нуждаться в импульсных сигналах или отдельном управлении ВКЛ/ВЫКЛ, что немного усложняет конструкцию.Реле без фиксации проще, поскольку вы просто подаете питание, чтобы поддерживать их активность.

Другим фактором является тип приложения.Для интеллектуальных устройств, систем на основе памяти или энергоэффективных конструкций используются реле с фиксацией.Для двигателей, приборов и промышленных систем, которые должны работать только при наличии питания, больше подходят реле без фиксации.

Различия в подключении реле с фиксацией и без фиксации

Разница в проводке главным образом связана с тем, как управляется каждое реле.

А реле без фиксации просто подключить.Вы подключаете катушку к источнику питания через переключатель или управляющий сигнал.При подаче питания реле срабатывает.При отключении питания он выключается.Нагрузка подключается через контакты COM, NO или NC, в зависимости от того, как вы хотите, чтобы схема вела себя.Эта настройка проста, поскольку вам нужна только одна линия управления, чтобы она оставалась включенной.

А реле с фиксацией подключен по-разному, так как ему нужен сигнал для включения, а другой — для выключения.В реле с двойной катушкой с фиксацией у вас есть два отдельных входа: одна катушка для SET (включение), а другая для RESET (выключение).Каждая катушка срабатывает коротким импульсом.В однообмоточном реле с фиксацией проводка зависит от полярности, то есть направление тока определяет, включается оно или выключается.Это делает проводку немного более сложной по сравнению с реле без фиксации.

Распространенные ошибки при использовании реле

Вот наиболее распространенные ошибки, которых следует избегать при использовании реле:

Выбор неправильного типа реле - Использование реле с фиксацией вместо реле без фиксации (или наоборот) может привести к неправильному поведению системы.

Неправильная проводка (Путаница нормально разомкнутых и нормально замкнутых контактов) - Смешение нормально разомкнутых (НО) и нормально закрытых (НЗ) контактов может привести к включению или выключению устройства в неподходящее время.

Использование реле неправильного номинала - Если реле не рассчитано на ваше напряжение или ток, контакты могут перегреться, сгореть или выйти из строя.

Нет обратноходового диода на катушке. - Пропуск диода может вызвать скачки напряжения, которые могут повредить микроконтроллер или схему управления.

Удержание реле без блокировки слишком долгое время во включенном состоянии - Непрерывное питание может привести к увеличению потребления энергии и выделению дополнительного тепла.

Игнорирование надлежащей изоляции и защиты. - Это может вызвать проблемы с шумом или повредить чувствительные электронные компоненты.

Устранение неполадок реле

Если ваше реле не работает должным образом, вот некоторые распространенные проблемы и способы их проверки:

Реле не щелкает (нет звука переключения) - Проверьте, подается ли на катушку питание.Используйте мультиметр для проверки напряжения.Если напряжения нет, проблема может быть в цепи управления или проводке.

Реле щелкает, но не переключает нагрузку - Контакты могут быть повреждены или изношены.Также проверьте, правильно ли подключена проводка нагрузки к COM, NO или NC.

Реле застряло в положении ВКЛ или ВЫКЛ. - Это может произойти из-за приваренных контактов или механической неисправности.В реле с фиксацией также проверьте, передается ли правильный импульсный сигнал.

Прерывистый режим работы (иногда работает) — Причиной этой проблемы могут быть ослабленные провода, плохие соединения или нестабильное электропитание.Проверьте все клеммы и соединения.

Реле перегрева - Обычно это означает, что реле перегружено или потребляет слишком большой ток.Убедитесь, что номинал реле соответствует вашей нагрузке.

Схема управления не реагирует должным образом - Если вы используете микроконтроллер, проверьте отсутствие компонентов, таких как обратноходовой диод, или неправильные уровни сигнала.

Заключение

Реле с фиксацией и без фиксации могут выглядеть одинаково, но ведут себя совершенно по-разному.Реле с фиксацией лучше всего подходит, когда вам нужно сэкономить энергию или сохранить последнее состояние, тогда как реле без фиксации лучше подходит для простого управления и автоматического сброса.Понимая, как работает каждый тип, а также их преимущества, схему подключения и распространенные проблемы, вы можете выбрать правильное реле для своего проекта.В конечном итоге выбор правильного реле помогает повысить безопасность, производительность и надежность вашей системы.
