Простое руководство по изучению аналоговых осциллографов
2025-12-01 1672

Аналоговые осциллографы по-прежнему предлагают один из наиболее естественных способов увидеть поведение электрических сигналов.Они реагируют мгновенно и помогают вам разобраться в схемах без дополнительной обработки.В этой статье мы поговорим об аналоговых осциллографах, о том, как они работают, как их использовать и почему они все еще важны.

Каталог

Что такое аналоговый осциллограф?

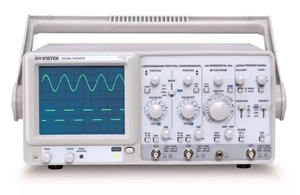

Аналоговый осциллограф показывает напряжение меняется сразу.Он использует ЭЛТ превратить электрический сигнал в движение электронный луч, поэтому то, что вы видите на экране, является прямым ответом на сигнал.Трассировка реагирует мгновенно, поэтому эти прицелы до сих пор появляются в лабораториях, классах и аудиосистемах.

Как работает аналоговый осциллограф?

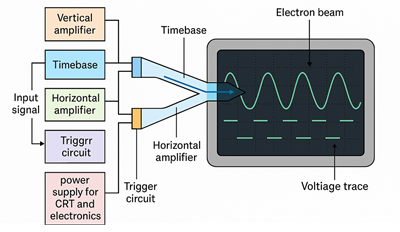

Рисунок 2. Как работает аналоговый осциллограф изнутри

Внутри прицела ЭЛТ формирует видимый след.Электронный луч проходит по экрану, в то время как входной сигнал перемещает луч вверх и вниз.Скорость развертки определяет, насколько быстро луч движется горизонтально.

Основные задействованные блоки:

• Вертикальный усилитель для масштабирования входящего сигнала.

• Временная развертка для установки скорости развертки.

• Горизонтальный усилитель для привода горизонтальных пластин.

• Схема запуска для запуска каждой развертки в одной и той же точке

• Источник питания для ЭЛТ и электроники

Вместе они создают непрерывное отображение напряжения с течением времени.

Технические характеристики

Категория	Спецификация
Дисплей	ЭЛТ-экран, диагональ 6–8 дюймов, внутренняя сетка (8×10 делений)
Пропускная способность	от 20 МГц до 60 МГц (зависит от модель)
Время подъема	7–10 нс типично
Каналы	1 или 2 аналоговых канала
Входное сопротивление	1 МОм, 20–30 пФ
Максимальное входное напряжение	250 В (до 1 кГц), выше при высоковольтный зонд
Вертикальная чувствительность	от 1 мВ/дел до 20 В/дел
Вертикальная точность	±3% типично
Режимы связи	Переменный ток, постоянный ток, земля
Горизонтальная временная развертка	от 0,1 мкс/дел до 0,5 с/дел (варьируется по модели)
Режимы развертки	Авто, Нормальный, Одиночный, TV-H, TV-V (в зависимости от модели)
Источники триггеров	Канал 1, Канал 2, Линейный, Внешний
Наклон триггера	Нарастающий или спадающий фронт
Чувствительность триггера	До 1 мВ/дел для низкого уровня сигналы
Режимы отображения	CH1, CH2, ALT, CHOP, ADD, XY
Фазовая ошибка режима X–Y	Менее 3° (до 50 кГц)
Выход калибровки	Прямоугольный сигнал 1 кГц, прибл. 0,5 В.
Требования к питанию	110–240 В переменного тока, 50/60 Гц
Рабочая температура	от 0°С до 40°С
Вес	7–10 кг в зависимости от модели
Размер	Около 300 мм Ш × 150 мм В × 350 мм Д

Органы управления аналоговым осциллографом

Вертикальные элементы управления- Вертикальное положение перемещает кривую вверх или вниз, а количество вольт на деление регулирует высоту сигнала.

Горизонтальное управление-Горизонтальное положение перемещает кривую влево или вправо, а время на деление определяет, сколько времени представляет каждое деление на экране.

Фокус и интенсивность-Фокус повышает резкость луча, а интенсивность управляет яркостью.Использование слишком большой яркости может привести к размытию следа.

Запуск-Запуск фиксирует форму сигнала на месте.В режиме «Авто» развертка продолжается, пока вы ищете сигнал, а в режиме «Нормально» срабатывает только при достижении заданного уровня и крутизны.

Выбор и настройка датчиков

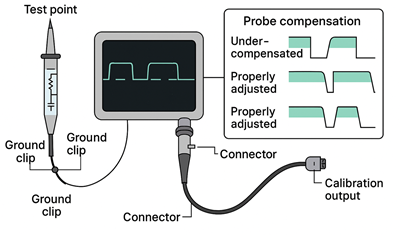

Рисунок 3. Как проверить компенсацию зонда

Аналоговые осциллографические пробники подключите прицел к цепи, которую хотите измерить.Они направляют сигнал в осциллограф контролируемым образом, поэтому форма сигнала точно отображается на экране.Хороший пробник защищает цепь, снижает уровень шума и помогает вашим измерениям оставаться надежными.

Большинство зондов снаружи выглядят простыми, но внутри они используют небольшую сеть резисторы и конденсаторы для формирования сигнала до того, как он достигнет области действия.Это предотвращает искажения и помогает форме сигнала выглядеть как можно ближе к реальному сигналу.Базовая конструкция зонда включает в себя заостренный чаевые для прикосновения к контрольной точке, зажим заземленияи разъем который подключается к осциллографу.

Выбор подходящего зонда зависит от выполняемой вами работы.А 1x зонд показывает сигнал напрямую и полезен для тестирования низкого напряжения и низкой частоты.А 10x зонд является распространенным выбором, поскольку он уменьшает загрузка в цепи, выдерживает более высокие напряжения и сохраняет чистоту высокочастотных сигналов. Зонды высокого напряжения добавить дополнительную защиту силовых цепей, одновременно датчики тока измерьте магнитные поля вокруг провода, чтобы можно было проверить ток, не разрывая цепь.

Для получения точных показаний датчик должен быть компенсированный.Эта небольшая регулировка обеспечивает равномерную реакцию пробника и осциллографа на разных частотах.Вы можете проверить компенсацию, подключив датчик к встроенному разъему прицела. выход калибровки и регулируя крошечный винт до тех пор, пока прямоугольная волна имеет плоскую вершину.Округлая форма означает, что зонд недокомпенсированный, а заостренная вершина означает, что это сверх компенсация.

Как откалибровать прицел?

Рисунок 4. Прямоугольная или синусоидальная волна на выходе калибровки осциллографа.

Калибровка аналогового осциллографа гарантирует, что показания, которые вы видите, соответствуют фактическим. напряжение и время в вашей схеме.Если прицел правильно откалиброван, высота сигнала и тлинии изображения на экране отражают фактические значения, которым можно доверять.Это делает калибровка важный шаг перед проведением каких-либо измерений.

Процесс начинается со встроенного калибровочного выхода осциллографа, который обычно обеспечивает стабильное прямоугольная волна в известном частота и амплитуда.Вы подключаете компенсированный датчик к этому выходу и регулируете вертикальный масштаб поэтому форма волны четко помещается на экране.Измеренная высота должна соответствовать ожидаемому напряжению.Если это не так, исправьте настройки с помощью органы управления на передней панели.

Далее вы проверяете временная база.Подтвердите, что период калибровочного сигнала совпадает с время на подразделение настройка.Когда вертикальная и горизонтальная шкалы соответствуют известному эталонному значению, прицел готов к работе. надежное использование.

Полная калибровка требует более глубокого подхода и точности. эталонное оборудование.Этот уровень регулировки обычно выполняется после ремонта, длительного хранения, изменения температуры или когда прицел больше не соответствует доверенная ссылка.Простые привычки, например, использование осциллографа разогреться и сохранение яркость умеренная помощь в сохранении точности от одного сеанса к другому.

Хорошо откалиброванный осциллограф дает вам надежные измерения и более четкое представление о том, что происходит в вашей цепи, что делает каждое чтение более точный и легче интерпретировать.

Обслуживание аналогового осциллографа

Простое обслуживание обеспечивает надежность аналогового прицела.

• Пылеотводы и элементы управления для правильного охлаждения

• Осмотрите ручки и переключатели на предмет износа или окисления.

• Время от времени проверяйте выходные данные калибровки, чтобы убедиться, что дисплей по-прежнему выглядит правильно.

Аналоговое и цифровое сравнение

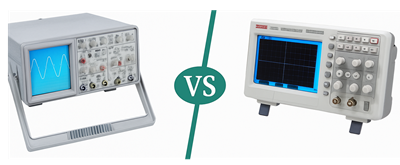

Рисунок 5. Разница между аналоговым и цифровым осциллографом

Особенность	Аналоговый Осциллографы	Цифровой Осциллографы
Как они показывают сигнал	Покажите сигнал прямо на ЭЛТ с плавным и живым графиком	Преобразуйте сигнал в цифровой данные, сохранять их и рисовать на экране
Просмотр поведения	Естественный, плавный вид, который реагирует мгновенно	Можно приостанавливать, увеличивать, снимать разовые события и просмотрите прошлые сигналы
Лучшее для	Аудиоработа, обучающие лабораторные работы, просто устранение неполадок	Современная электроника, высокая скорость конструкции, встроенные системы
Детали сигнала	Хорошо подходит для обнаружения небольших сигналов изменения	Предлагает автоматические измерения и инструменты глубокого анализа
Дополнительные возможности	В основном базовые элементы управления	Может декодировать такие протоколы, как I2C, СПИ, УАРТ
Обработка данных	Нет функций хранения или воспроизведения.	Сохраняйте формы сигналов, снимки экрана и файлы сеанса
Поддержка смешанных сигналов	Недоступно	MSO включают в себя цифровые каналы для просматривать аналоговые и логические сигналы вместе
Скорость управления	Лучше всего подходит для медленной и средней скорости. сигналы	Обрабатывает быстрые и сложные сигналы с легкостью
Практичный опыт	Простые ручки и прямой просмотр	Опции меню, математические инструменты, масштабирование и расширенные триггеры
Общее использование	Классы, проект скамейки, ремонтные работы	Передовые лаборатории, инжиниринг, разработки окружающая среда

Преимущества и ограничения

Преимущества

• Более низкая стоимость, чем у многих цифровых моделей.

• Мгновенное, естественное отображение

• Простое управление

• Идеально подходит для работы на низких и средних частотах.

Ограничения

• Нет хранилища, математических функций или декодирования протокола.

• Менее подходит для быстрых или сложных сигналов.

• Требует ручной настройки и практики.

Приложения

• Включение событий и другие одноразовые действия.

• Нерегулярные или дрейфующие сигналы

• Очень низкая частота и медленное изменение напряжения.

• Узкие импульсы и короткие всплески

• Винтажная электроника и аудиотехника.

Почему аналоговые осциллографы по-прежнему важны?

Аналоговые осциллографы остаются полезными, поскольку они отображают электрические сигналы в естественный и немедленный путь.Это поможет каждому понять, как напряжение изменения без дополнительной обработки.Даже с цифровые прицелы Став стандартными, аналоговые модели по-прежнему занимают важное место в образовании, работе со звуком и ремонте старых устройств.

Они облегчают обучение, позволяя вам увидетьсообщить об изменениях в тот момент, когда вы настраиваете цепь.Эта практическая обратная связь помогает просто и понятно объяснить такие понятия, как частота, амплитуда и фаза.

Их гладкая ЭЛТ-дисплей имеет вид, который вам все еще может понравиться.Постоянное свечение позволяет легче заметить мелкие детали, поэтому для обнаружения можно положиться на аналоговый прицел. тонкие проблемы со звуком.

Они также остаются полезными для восстановление винтажной электроники.Старые схемы проектировались с использованием аналоговых инструментов, поэтому использование тех же осциллографов делает возможным устранение неполадок более естественный.Вы тоже можете их оценить, поскольку аналоговые прицелы легко изменить и экспериментировать с.

Непрерывный след может показывать быстрые или неожиданные события, которые цифровые прицелы могут пропустить.Это делает их ценными в определенных лаборатория и тестовые среды.

Хотя аналоговые осциллографы больше не являются основным инструментом в современной электронике, они продолжают занимать свое место в классах, студиях, ремонтных стендах и мастерских.Они обеспечивают четкое и мгновенное представление сигнала, что делает их надежными и приятными в использовании.

Заключение

Аналоговые осциллографы остаются полезными, поскольку они дают четкое и прямое представление о форме сигнала, которую легко прочитать и которой можно доверять.Они просты в использовании, отлично подходят для обучения и надежны для работы со звуком или старой электроники.Даже несмотря на повсеместное распространение цифровых прицелов, аналоговые модели по-прежнему занимают свое место благодаря плавному дисплею и мгновенной четкости изображения.
